Elektrikli araç şasisinde bağlantı elemanı miktarının ve tiplerinin analizi

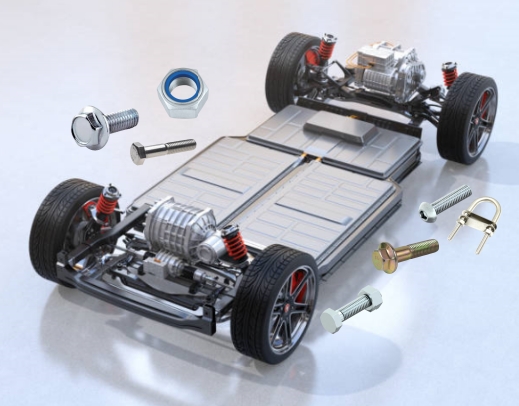

Tipik bir elektrikli araç (EV) şasi gerektirir 300-500 bağlantı elemanı , araç tipine (örn., Kompakt sedan ve orta ölçekli SUV) ve tasarım karmaşıklığına bağlı olarak. Aşağıda, anahtar bileşenlerin ve bağlantı elemanlarının/miktarlarının ayrıntılı bir şekilde dökümü bulunmaktadır:

1. Alt çerçeve-vücut bağlantısı

Miktar : 80-120 bağlantı elemanları
Birincil türler :
- Yüksek mukavemetli flanş cıvataları (ISO 4162) : Rijit alt çerçeve gövdesi bağlantıları için M10-M14, Sınıf 10.9 (örneğin, Tesla Model 3 92 cıvata kullanır).
- Kendi kendine kilitlenen fındık (DIN 985) : Titreşim gevşemesini önlemek için flanş cıvatalarıyla eşleştirildi.
- Yapısal Perçinler (EN 15048) : Alüminyum hafif bağlantılar (toplamın ~% 15'i).

2. Süspansiyon sistemi

Miktar : 120-180 bağlantı elemanları
Kritik bileşenler :
- Kol-Knöküm Eklemleri : M12 - M16 Cıvatalar (ISO 4017 Sınıf 10.9), süspansiyon tarafı başına ~ 30-40.
- Şok emici montajlar : M10 Yüksek mukavemetli cıvatalar Anti-Losening rondelalar (DIN 6798), şok başına 4.
- Dengeleyici çubuk burçlar : M8 paslanmaz çelik cıvatalar (A2-70), korozyona dayanıklı kaplama.

3. Pil çerçeve-cassis montajı

Miktar : 60-100 bağlantı elemanları
Türler :
- Pil Paketi Cıvataları (ISO 7380) : M10-M12 Titanyum alaşımı veya çinko kaplama çelik, gerilme mukavemeti ≥1.000 MPa (örn. BYD bıçak pil 78 cıvata kullanır).
- Naylon-Insert Kilit Fındık (JIS B 1181) : Titreşime bağlı yer değiştirmeyi önleyin.

4. Fren sistemi

Miktar : 40-60 bağlantı elemanları
Anahtar Uygulamalar :
- Kaliper montaj cıvataları (ASME B18.2.3.9m) : M8 - M10, kaliper başına 4 sınıf, 4.
- Fren rotoru bulma pimleri (DIN 7) : Eşit olmayan aşınmayı önlemek için hassas tolerans (± 0.02mm).

5. Motor ve azaltıcı düzeneği sürücü

Miktar : 50-80 bağlantı elemanları
Çekirdek bağlantı elemanları :
- Motor flanşı cıvataları (ISO 4014) : M12-M14, Derece 10.9, Dacromet kaplama (ısıya dayanıklı ≥300 ° C).
- Redüktör Muhafaza Cıvataları (DIN 6914) : M10 - M12, ön yük tork toleransı ±%3.

6. Yardımcı Bileşenler (boru/kablolama)

Miktar : 30-50 bağlantı elemanları
Türler :
- U-cıvataları (GB/T 880) : Yüksek voltajlı kablolama ve soğutma hatlarını sabitleyin.
- Plastik klipsler : Yapısal olmayan parçalar için hızlı montaj (toplamın ~% 20'si).

Bileşen	Bağlantı Miktarı	Temel standartlar	Malzeme/Süreç Gereksinimleri
Alt çerçeve	80-120	ISO 4162, DIN 985	Sınıf 10.9 çelik, dacromet kaplama
Askıya alma	120-180	ISO 4017, DIN 6798	A2-70 Paslanmaz Çelik, Tuz Spreyi ≥720h
Akü çerçevesi	60-100	ISO 7380, JIS B 1181	Titanyum/çinko kaplamalı çelik, gerilme ≥1.000 MPa
Fren sistemi	40-60	ASME B18.2.3.9m, DIN 7	Sınıf 12.9 çelik, fosfatasyon
Sürücü motoru	50-80	ISO 4014, DIN 6914	Yüksek sıcaklık dacromet, tork ±% 3
Yardımcı Bileşenler	30-50	GB/T 880, plastik klipsler	304 Paslanmaz Çelik/PA66 Mühendislik Plastik
