DIN 6921 ve GB/T 16674 Altı Flant Bolts-Boldussions-Substitutable-Epplications, Mevcut Envanter Karşılaştırma

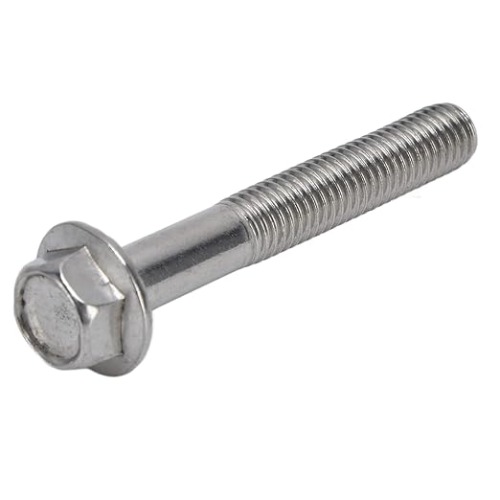

Flanşlı altıgen cıvatalar, çok sayıda sektörde yaygın olarak kullanılan kritik bağlantı elemanlarıdır, bu da standart altıgen cıvatalara kıyasla başın altında daha büyük bir yatak yüzeyi sağlar, böylece birçok uygulamada ayrı bir yıkayıcı ihtiyacını ortadan kaldırır. Bu bağlantı elemanlarını yöneten iki ortak standart, Alman Standart DIN 6921 ve Çin Ulusal Standart GB/T 16674'tür. Her ikisi de benzer tipte cıvataları tanımlarken, özel gereksinimlerini anlamak uygun uygulama ve kaynak kullanımı için gereklidir.

Standartlara Genel Bakış

• DIN 6921: Altıgen cıvatalar flanş: Bu standart, metrik ipliklere sahip altıgen cıvataların özelliklerini ve başın altında dairesel bir flanşı belirtir. Özellikle Avrupa mühendisliği bağlamlarında uluslararası olarak yaygın olarak kullanılan köklü bir Alman standardıdır.

• GB/T 16674: Flanşlı altıgen cıvatalar: Bu, flanşlı altıgen cıvatalar için Çin Ulusal Standardıdır. Birçok modern GB standardı gibi, GB/T 16674 genellikle uluslararası standartlarla uyumludur, küresel uygulamalarla uyumluluğu amaçlayan, sıklıkla ISO standartlarına atıfta bulunur (belirli uyum seviyeleri değişebilir). Çin içindeki bu tür cıvata için birincil standarttır.

Boyutsal parametre karşılaştırması

Her iki standart da aynı cıvata tipini tanımlarken, belirtilen boyutlarda ve toleranslarda ince farklılıklar olabilir. Dikkate alınması gereken temel boyutlar şunları içerir:

1. İplik boyutu ve perde: Her iki standart da karşılık gelen perdelerle standart metrik dişleri (örn. M5, M6, M8, M10, vb.) Kapsar. Ortak boyutlar için, nominal iplik boyutları genellikle aynıdır ve temel metrik iplik standartlarına bağlıdır (ISO 262 gibi).

2. Daireler (Anahtar Boyutu): Gerekli anahtar boyutunu belirleyen altıgen daireler arasındaki boyut, tipik olarak verilen iplik boyutları için standartlaştırılır ve genellikle uluslararası anlaşmaları (potansiyel olarak ISO 4162 veya benzeri gibi) yansıtan iki standart arasında aynıdır.

3. Kafa yüksekliği: Cıvata kafasının toplam yüksekliği (flanş hariç), karşılık gelen boyutlar için DIN 6921 ve GB/T 16674 arasında benzer olabilir, ancak toleranslardaki veya belirli aralıklar için spesifik yükseklik değerlerindeki varyasyonlar mevcut olabilir.

4. Flanş çapı: Entegre flanşın çapı, yatak yüzey alanını etkileyen kritik bir boyuttur. Genellikle karşılaştırılabilir olsa da, belirtilen flanş çaplarında veya iki standart arasında, özellikle daha büyük cıvata boyutları için toleranslarda küçük farklılıklar olabilir.

5. Flanş Kalınlığı ve Şekil: Farklılıklar bazen minimum/maksimum flanş kalınlığında veya flanş kenarının kesin profilinde (örn., Pahlama veya yarıçap) bulunabilir.

6. Cıvata uzunluğu: Her iki standart da her iplik boyutu için bir dizi standart cıvata uzunluğunu kapsar. Mevcut standart uzunluklar, iki standarın spesifikasyonları arasında biraz değişebilir.

7. Toleranslar: Nominal boyutlar aynı olsa bile, kafa yüksekliği, flanş çapı veya iplik küçük çapı gibi boyutlar için toleranslar (izin verilen varyasyonlar), hassas uygulamalarda değiştirilebilirliği etkileyebilir.

Boyutlarla ilgili özet olarak: Birçok ortak boyut için ve kritik olmayan uygulamalarda, ana boyutlar (iplik, daireler arasında) genellikle çok benzer veya aynıdır. Fakat, Kritik uygulamalar, ilgili, mevcut standart belgelerde listelendiği gibi tüm belirli boyutların, toleransların ve malzeme spesifikasyonlarının dikkatli bir şekilde doğrulanmasını gerektirir.

İkame edilebilirlik değerlendirmesi

Bir DIN 6921 cıvatası bir GB/T 16674 cıvatası ile değiştirilebilir mi?

• İkame edilebilirlik potansiyeli: Tasarımdaki temel benzerlik ve genellikle temel nominal boyutlarda (özellikle iplik boyutu ve daireler arasında) yakın yazışmalar nedeniyle, DIN 6921 ve GB/T 16674 cıvataları Genellikle birçok genel amaçlı veya kritik olmayan sabitleme uygulamaları için ikame edilebilir. Delik deliği ipliği barındırırsa, Flats araca eşleşir ve flanş eklemin gereksinimleri için yeterli yatak alanı sağlar, ikame belki kabul edilebilir olun.

• Sınırlamalar ve riskler:

  • Tolerans yığını: Toleranslardaki küçük farklılıklar, sıkı boşluklara veya kritik uyumlara sahip montajlarda sorunlara yol açabilir.

  • Yük Dağıtım: Flanş çapındaki veya kalınlıktaki varyasyonlar, yüksek stresli veya titreşime eğilimli uygulamalarda çok önemli olan kenetleme kuvvetinin dağılımını etkileyebilir.

  • Malzeme notları ve güç sınıfları: Her iki standart da çeşitli güç sınıflarını (örneğin, 8.8, 10.9) kapsamakla birlikte, spesifik malzeme bileşimleri, test gereksinimleri veya işaretleme kuralları, ilgili yönetim standartları tarafından tanımlanan ince farklılıklara sahip olabilir.

  • Uygulama Kritikliği: Arızanın önemli güvenlik riskleri, yapısal uzlaşma veya yüksek maliyetler (örn. Otomotiv güvenlik sistemleri, kritik makine eklemleri) ile sonuçlanabileceği uygulamalar için, belirtilen standarda (DIN 6921 veya GB/T 16674) bağlı kalır. İkame Tavsiye edilmez Kapsamlı mühendislik validasyonu ve onay olmadan.

İkame edilebilirlik üzerine sonuç: Boyutsal benzerlikler nedeniyle daha az zorlu rollerde sıklıkla mümkün olsa da, ikame Garantili bire bir yedek değil . Her zaman uygulamanın belirli gereksinimlerini ve kritik kullanımlar için değerlendirin, Resmi standartlara danışın veya uzman mühendisliği tavsiyesi arayın Birini diğerini değiştirmeden önce.

Tipik uygulama senaryoları

Hem DIN 6921 hem de GB/T 16674 flanşlı altıgen cıvatalar, entegre bir yatak yüzeyine sahip güvenli bir eklemin gerekli olduğu çok çeşitli uygulamalarda kullanılan çok yönlü bağlantı elemanlarıdır. Ortak senaryolar şunları içerir:

• Genel şasi bağlantıları: Alt çerçeveler, çapraz üyeler, motor montajları, süspansiyon bileşenleri ve araç şasi düzenekleri içindeki diğer yapısal elementlerde genel bağlantılar için kullanılır. Entegre flanş, yüklerin potansiyel olarak düzensiz veya daha yumuşak yüzeylere etkili bir şekilde dağıtılmasına yardımcı olur.

• Makine ve Ekipman: Sağlam ve güvenilir eklemlerin gerekli olduğu çeşitli makine, endüstriyel ekipman, tarım makineleri ve inşaat ekipmanlarında bileşenlerin sabitlenmesi.

• Otomotiv alt montajları: Egzoz sistemleri, koltuk montajı, bracketri ve daha fazlası dahil olmak üzere ana şasinin ötesinde çok sayıda otomotiv alt montajında kullanılır.

• Elektronik ve Elektrik Armatürleri: Sensörleri, kontrol ünitelerini, kablo demeti braketlerini, kavşak kutularını, zemin noktalarını ve diğer elektrik ve elektronik bileşenleri yapılara veya muhafazalara sabitleme. Flanş bileşen muhafazalarına zarar vermeye yardımcı olur ve sabit bir temas yüzeyi sağlar.

• Metal imalat: Genel imalat çalışmalarında sac metal veya yapısal profillerin birleştirilmesi.

• Aletler: Yapısal sabitleme için çeşitli ev ve endüstriyel aletlerde kullanılır.

Çözüm

DIN 6921 ve GB/T 16674 Standartları, birçok temel açıdan yapısal ve boyutsal olarak benzer olan flanşlı altıgen cıvataları tanımlar ve farklı imalat bölgelerinde ortak kullanımlarını kolaylaştırır. Genel uygulamalarda sıklıkla ikame edilebilir olsa da, toleranslardaki potansiyel farklılıklar, spesifik boyutlar ve malzeme gereksinimleri, belirtilen standarda sıkı sıkıya bağlı kalmanın kritik uygulamalar için çok önemli olduğu anlamına gelir. Her standardın gereksinimlerini anlamak, üreticilerin ve mühendislerin performans, güvenlik ve uyumluluk sağlayarak uygun bağlantı elemanını seçmelerini sağlar.
