Otomotiv Tedarik Zinciri Öngörüleri: EV'lerin Vücut ve Şasi için Bağlantı Seçimi Kılavuzu

Bu makale, mülk parametrelerinin derinlemesine bir analizini sağlayan ve mühendislerin daha güvenli ve daha güvenilir EV'ler oluşturmalarına yardımcı olmak için özel seçim rehberliği sunarak EV'lerin vücudundaki ve şasasındaki kritik bağlantı elemanlarına odaklanacaktır.

Anahtar alanlarda bağlantı elemanlarının fonksiyonel analizi

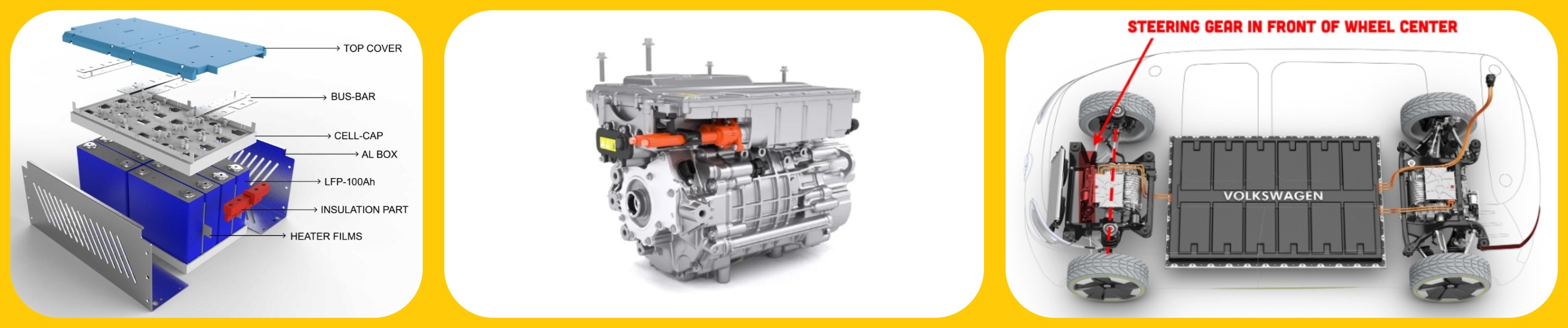

Pil Paketi Fiksasyon Bağlantı Elemanları: Bir EV'nin çekirdek bileşeni olarak, pil paketi, araç çalışması sırasında titreşimlere, etkilere ve potansiyel çarpışmalara dayanacak şekilde güvenli ve güvenilir bir şekilde sabitlenmelidir. Bağlantı elemanlarının, tüm çalışma koşulları altında pil paketinin güvenliğini sağlamak için yüksek mukavemet, yorgunluk direnci ve mükemmel korozyon korumasına sahip olması gerekir.

MOTOR/E-DRIVE SİSTEMİ Montaj Bağlantı Elemanları: Motor ve E-Drive Sistemi aracın güç kaynağıdır ve montaj bağlantı elemanları, motor çalışması sırasında üretilen tork ve titreşimlere dayanmalı ve kararlı güç çıkışı sağlar. Yüksek mukavemet ve gevşemeye karşı direnç, bu bağlantı elemanları için kritik gereksinimlerdir.

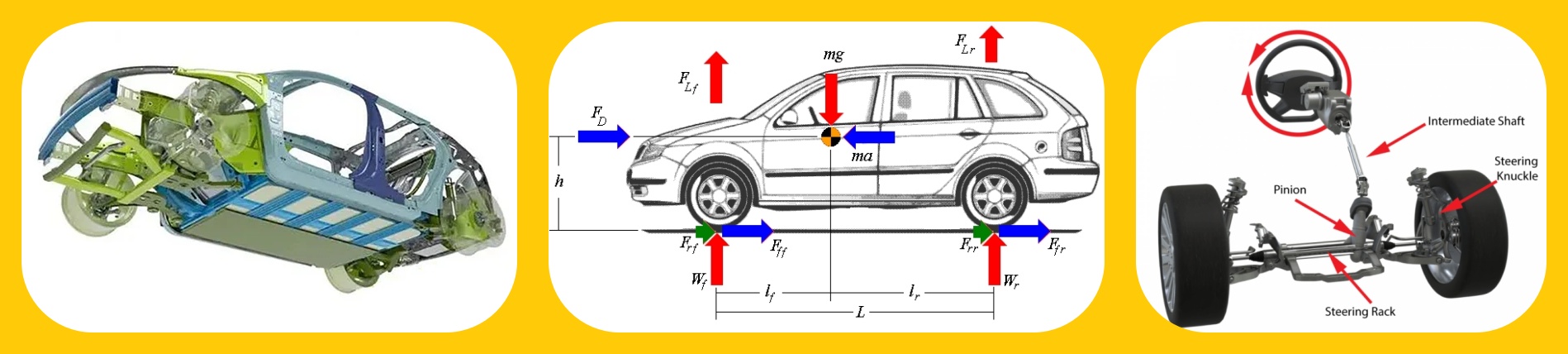

Süspansiyon bağlantısı bağlantı elemanları: Süspansiyon sistemi, aracın kullanım ve sürüş konforunu doğrudan etkiler ve bağlantı bağlantı elemanları gerilim, sıkıştırma, kesme ve bükülme dahil olmak üzere karmaşık dinamik yüklere dayanmalıdır. Yüksek yorgunluk mukavemeti ve güvenilir kilitleme performansı esastır.

Direksiyon Mekanizması Bağlantı Edebiyatları: Direksiyon sisteminin güvenilirliği doğrudan sürüş güvenliği ile ilişkilidir ve sabitleme bağlantı elemanları, direksiyon mekanizmasının kesin olarak konumlandırılmasını ve güvenli bağlantısını sağlamalı, direksiyon işlemleri sırasında tork ve etkilere dayanmalıdır. Yüksek güç ve gevşemeye karşı direnç temel gereksinimlerdir.

Fren sistemi bağlantı bağlantı elemanları: Fren sistemi araç için kritik bir güvenlik garantisidir ve bağlantı bağlantı elemanları araç yavaşlaması sırasında muazzam fren kuvvetleri taşır. Bağlayıcı arızası nedeniyle fren arızasını önlemek için son derece yüksek mukavemet ve güvenilirliğe sahip olmalıdırlar.

Vücut yapısal bileşen Birleştirme bağlantı elemanları: Vücut yapısal bileşenlerinin bağlantı gücü, aracın genel sertliği ve çarpışma güvenliğini doğrudan etkiler. Bağlantı noktalarının farklı stres özelliklerine bağlı olarak, uygun mukavemet ve yüksek mukavemetli cıvatalar, kendi kendine dokunma vidaları ve perçinler gibi birleştirme yöntemlerine sahip bağlantı elemanlarının seçilmesi gerekir.

Anahtar EV sistemleri için özel bağlantı elemanı seçim kılavuzu

Pil Paketi Fiksasyonu: Dacromet veya çinko-nikel alaşım kaplamalı yüksek mukavemetli alaşım çelik cıvataların (derece 10.9 veya daha yüksek) kullanılması, bir araç çarpışması durumunda pil paketinin ayrılmamasını sağlamak için yüksek güvenilir kilitleme somunları veya cıvatalar ile birleştirilmesi önerilir.

Motor/e-sürüş sistemi montajı: Yüksek mukavemetli alaşımlı çelik cıvataları (derece 10.9 veya daha yüksek) seçin ve motor işlemi sırasında üretilen tork ve titreşimlere dayanacak etkili anti-gevşeme önlemlerini (kilitleme somunları veya iplik kilitleme yapıştırıcıları gibi) uygulayın.

Süspansiyon bağlantıları: Karmaşık dinamik yükler altındaki bağlantıların güvenilirliğini sağlamak için kendi kendine kilitlenen somunlar veya kilitleme rondelaları ile birlikte yüksek yorgunluk kuvvetli alaşım çelik cıvataları (derece 10.9 veya daha yüksek) kullanın.

Fren Sistemi Bağlantıları: Muazzam fren kuvvetlerine dayanabilmelerini ve sürüş güvenliğini koruyabilmelerini sağlamak için yüksek dereceli korozyon önleme işlemiyle yüksek mukavemetli alaşım çelik cıvataları (Sınıf 12.9) seçin.

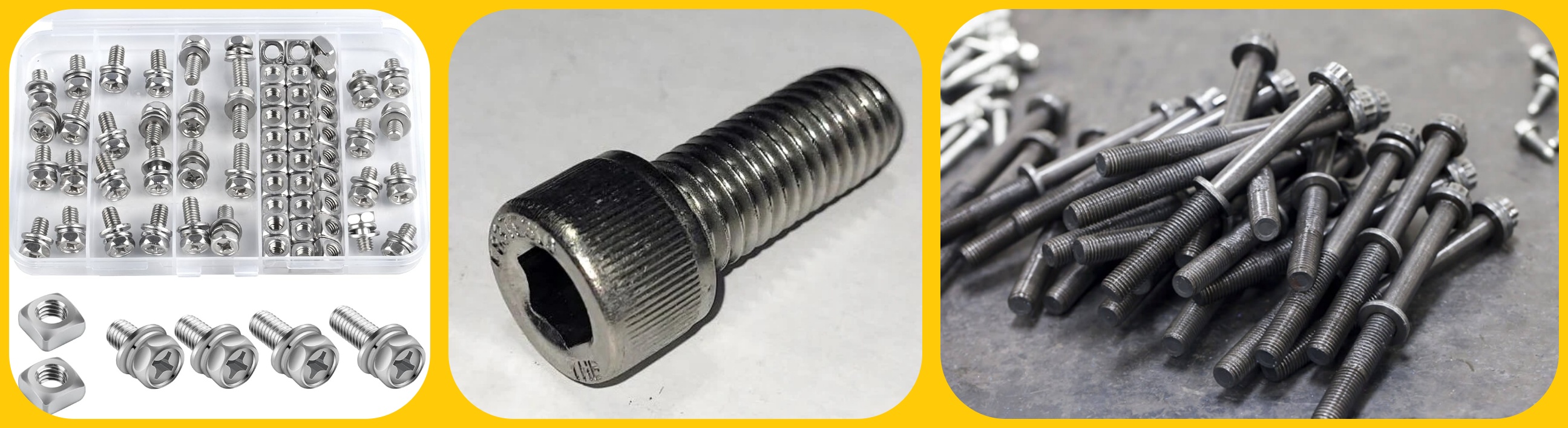

Anahtar Özellikler
Güç notu:

Tanım: cıvataların/saplamaların gerilme arızası direncini gösterir (örn., 8.8, 10.9, 12.9). Örnek: 8.8 sınıfı R m ≥ 800 MPa ve R e l ≥ 640 MPa'dır.
Seçim: Yüksek stres alanları (süspansiyon, frenler, pil): Yüksek dereceler kullanın (≥10.9). Genel yapı: Gerçek strese göre seçin (örneğin, 8.8).

Malzeme:

Yaygın tipler: karbon çelik, alaşım çelik, paslanmaz çelik (304, 316).
Seçim: Yüksek mukavemet: Isıl işlemeli alaşım çelik. Korozyon direnci (şasi, açıkta): paslanmaz çelik veya işlenmiş karbon çelik. Hafiflik: Güç izin veriyorsa hafif, yüksek mukavemetli alaşımları düşünün.

Yüzey Tedavisi:

Yaygın tedaviler: Çinko kaplama, sıcak daldırma galvanizleme, dacromet, fosfat, siyah oksit.
Seçim: Genel Pas Önleme (İç Mekan): Çinko Kaplama. Daha yüksek pas önleme (dış mekan, nemli): Sıcak daldırma galvanizleme veya dacromet (tipik olarak> 500h tuz spreyi). Şiddetli korozyon (kıyı, kimyasal): paslanmaz çelik veya özel tedaviler. Sürtünme: Sürtünme katsayısı üzerindeki tedavi etkisini düşünün.

Anti-Loosering Performans:

Yaygın yöntemler: Yay rondelaları, kilitleme somunları (naylon insert, all-metal), kilitleme rondelaları, iplik kilitleme yapıştırıcıları.
Seçim: Genel Titreşim: Yaylı Yıkayıcılar. Orta/yüksek titreşim (motor montaj, süspansiyon): Kilitleme somunları veya iplik kilitleme yapıştırıcıları. Kilitleme torku standartları karşılamalıdır. Özel Kılıflar: Mekanik Kilitleme Yıkayıcılar.
Veri: Somunları kilitlemek için tedarikçi titreşim testi verilerine bakın.

Boyutlar ve Özellikler:

Tanım: İplik çapı, zift, uzunluk, kafa şekli vb.
Seçim: Maç kurulum alanı ve yük ihtiyaçları. Doğru iş parçacığı katılımını sağlayın.
Standartlar: İlgili ulusal veya endüstri standartları.

Ön yük:

Tanım: Sıkma sırasında uygulanan eksenel kuvvet, eklem güvenilirliği için çok önemlidir.
Seçim: Bağlantı önemi, yük ve bağlantı elemanı gücüne göre uygun ön yükü hesaplayın ve uygulayın. Kontrol için tork anahtarlarını kullanın.
Referans: Mühendislik El Kitapları ve Hesaplama Standartları.
