Otomotiv Tedarik Zinciri Analizleri: EV'lerin elektrik sistemleri için bağlantı eleman seçimi kılavuzu

Bu makale, EV'lerin elektrik sistemlerindeki kritik bağlantı elemanlarına odaklanarak, fonksiyonel gereksinimlerinin derinlemesine bir analizini sağlayacak ve mühendislere yardımcı olmak için özel seçim rehberliği sunacaktır.

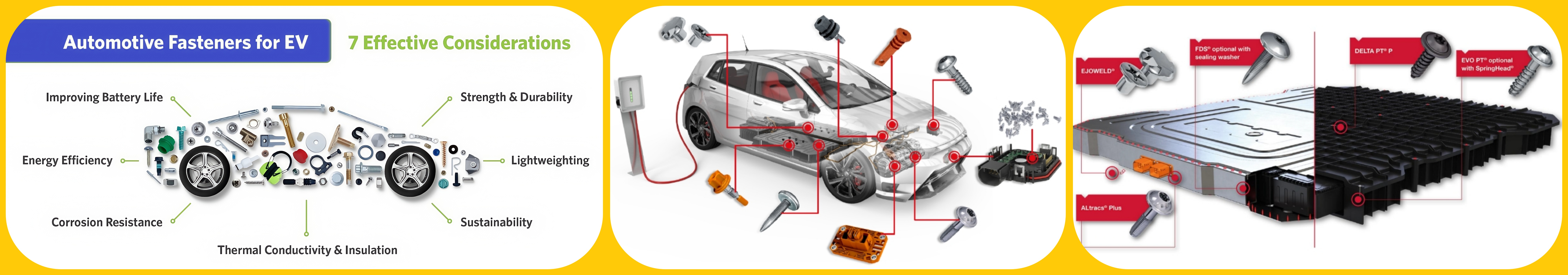

Anahtar alanlarda bağlantı elemanlarının fonksiyonel analizi

Pil Paketi Fiksasyon Bağlantı Elemanları: Bir EV'nin çekirdek enerji bileşeni olarak, pil paketi, araç çalışması sırasında titreşimlere, etkilere ve potansiyel çarpışmalara dayanacak şekilde güvenli ve güvenilir bir şekilde sabitlenmelidir. Bağlantı elemanlarının, pil paketinin tüm çalışma koşullarında güvenliğini sağlamak için son derece yüksek mukavemet, mükemmel yorgunluk direnci ve üstün korozyon koruması olması gerekir.

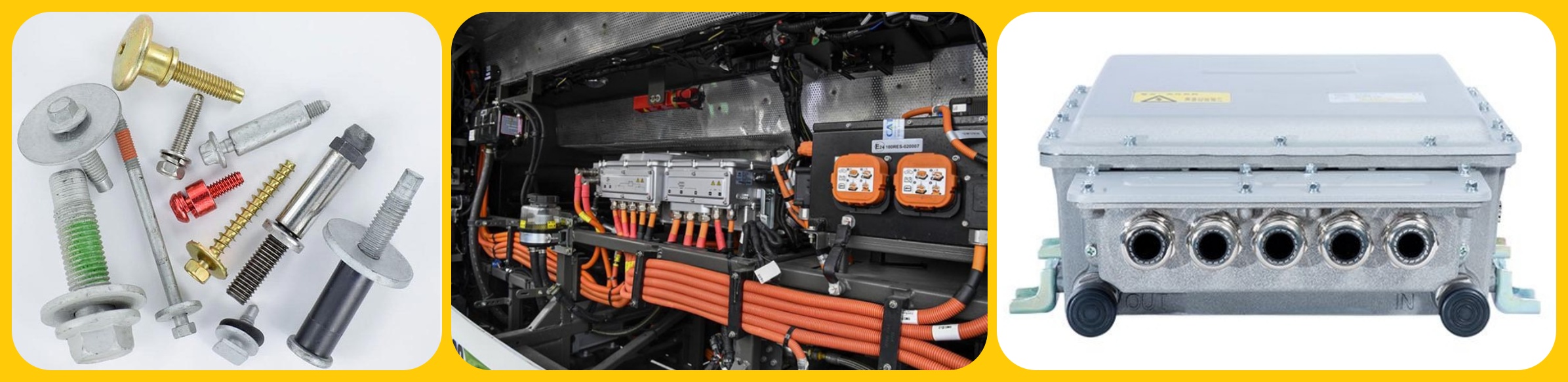

MOTOR/E-DRIVE SİSTEMİ Montaj Bağlantı Elemanları: Motor ve E-Drive Sistemi aracın güç kaynağıdır ve montaj bağlantı elemanları, motor çalışması sırasında üretilen tork ve titreşimlere dayanmalı ve kararlı güç çıkışı sağlar. Yüksek mukavemet ve güvenilir artanlama karşıtı performansı, bu bağlantı elemanları için kritik gereksinimlerdir.

Elektronik Kontrol Ünitesi (ECU) fiksasyon bağlantı elemanları: ECU, çeşitli araç fonksiyonlarını kontrol eden EV'nin "beyni" dir. Fiksasyon bağlantı elemanlarının, titreşim ve darbe ortamları altında ECU'nun sabit çalışmasını sağlamalıdır. İyi titreşim direnci ve güvenilir bağlantı çok önemlidir. Ek olarak, bazı ECU'lar, bağlantı elemanlarının elektromanyetik uyumluluğunun dikkate alınmasını gerektiren elektromanyetik girişimlere duyarlı olabilir.

Yüksek voltajlı kablo demeti bağlantı bağlantı elemanları: Yüksek voltajlı kablo demetleri EV'lerde güç iletimi için kritiktir. Bağlantı bağlantı elemanlarının, koşum bağlantılarının güvenilirliğini ve güvenliğini sağlaması, gevşeme nedeniyle kısa devreleri veya zayıf teması önlemeleri gerekir. Güvenilir kilitleme performansı ve iyi iletkenlik (bazı topraklama bağlantıları için) anahtardır.

Şarj portu sabitleme bağlantı elemanları: Şarj portu, EV ve harici güç kaynakları arasındaki arayüzdür. Fiksasyon bağlantı elemanlarının sık sık tıkanma ve fişli işlemlerden kaynaklanan strese dayanması ve limanın stabilitesini sağlamalıdır. Uygun güç ve aşınma direnci dikkate alınması gereken faktörlerdir.

Anahtar EV sistemleri için özel bağlantı elemanı seçim kılavuzu

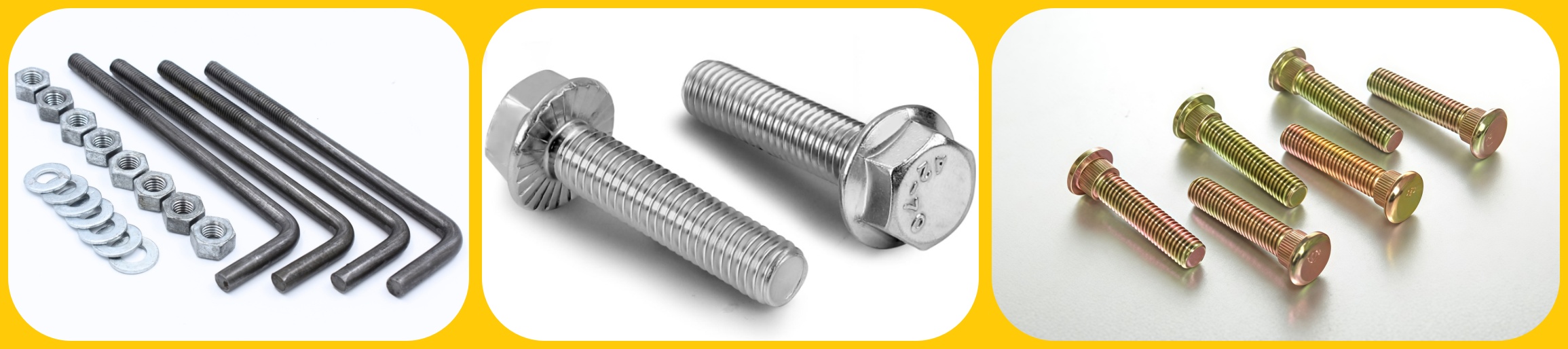

Pil Paketi Fiksasyonu: Mükemmel korozyon direnci için yüksek mukavemetli alaşım çelik cıvataların (derece 10.9 veya daha yüksek) dacromet veya çinko-nikel alaşım kaplamasıyla kullanılması önerilir. Ek olarak, bir araç çarpışması durumunda pil paketinin ayrılmamasını sağlamak için yüksek güvenilir kilitleme somunları veya cıvataların anti-gevşeyen kaplamalarla kullanılması önemlidir.

Motor/e-sürüş sistemi montajı: Yüksek mukavemetli alaşımlı çelik cıvataları (derece 10.9 veya daha yüksek) seçin ve motor işlemi sırasında üretilen tork ve titreşimlere dayanacak etkili anti-gevşeme önlemlerini (kilitleme somunları veya iplik kilitleme yapıştırıcıları gibi) uygulayın.

Elektronik Kontrol Ünitesi (ECU) fiksasyonu: İyi titreşim direncine sahip vidaları veya cıvataları seçin ve elastik rondelalı ürünleri veya anti-loserens iplikleri kullanmayı düşünün. Elektromanyetik uyumluluk gereksinimlerine sahip ECU'lar için iletken olmayan bağlantı elemanlarını veya spesifik ekranlama özelliklerine sahip olanları seçin.
Yüksek voltaj kablo demeti bağlantısı: Bağlantı güvenilirliğini sağlamak için kilitleme özelliklerine sahip vidaların veya cıvataların kullanılması önerilir. Topraklama bağlantı noktaları için iyi elektrik iletkenliğine sahip bağlantı elemanlarını seçin ve güvenilir temas sağlayın.

Şarj portu fiksasyonu: Aşınma ve korozyon direncini arttırmak için uygun yüzey işlemi ile orta ila yüksek mukavemetli karbon çelik veya alaşımlı çelik vidalar/cıvatalar kullanılabilir.

Anahtar Düzeltici Özellikleri (EV Elektrik Sistemleri)

Kuvvet derecesi: Tanım: cıvata/saplama gerilme mukavemeti (örneğin, 8.8, 10.9). Örnek: 8.8 Sınıf: R M ≥ 800 MP A, R E L ≥ 640 MP a. Seçim: Yüksek stres (pil, motor): ≥10.9. Genel: Strese dayanarak (örneğin, 8.8).

Malzeme: Yaygın: Karbon çelik, alaşım çelik, paslanmaz çelik (304, 316). Seçim: Yüksek mukavemet: Isıl işlemeli alaşım çelik. Korozyon direnci: Paslanmaz/işlenmiş karbon çeliği. Hafif: Yüksek mukavemetli alaşımları düşünün.

Yüzey Tedavi: Yaygın: Çinko Kaplama, Sıcak Dip Galvanizasyon, Dacromet, Fosfat, Siyah Oksit. Seçim: Genel Pas: Çinko. Yüksek pas: Sıcak daldırma/dacromet (> 500h tuz spreyi). Şiddetli korozyon: paslanmaz/özel kaplamalar. Not Sürtünme.

Anti-Loosening: Yaygın: Yay pamaçları, kilitleme somunları (naylon/metal), kilitleme rondelaları, iplik klocker. Seçim: Genel Titreşim: Yaylı Yıkayıcılar. MED/Yüksek Titreşim (Motor, Pil): Kilitleme somunları/iplik klocker (tork kontrol). Özel: Mekanik Yıkayıcılar. Tedarikçi verilerine bakın.

Boyutlar ve Özellikler: Tanım: Konu (çap, zift), uzunluk, kafa, vb. Seçim: Eşleşme alanı/yük; İplik etkileşimini sağlayın. Standartları takip edin.
Ön yük: Tanım: Eklem güvenilirliği için eksenel kuvvetin sıkılaştırılması. Seçim: önem, yük, mukavemete göre hesaplayın. Tork anahtarları kullanın. El kitaplarına/standartlarına bakın.
