Modern araçların karmaşık tasarımı ve üretiminde, dikkat genellikle büyük bileşenlere odaklanırken, sayısız küçük parçanın güvenilirliği ve performansı eşit derecede kritiktir. Genellikle görülmeyen hassas bağlantı elemanları, güvenlik, dayanıklılık ve verimli montajın linchpinidir.

Zhejiang Zhongrui Otomobil Parçalarında, küresel otomotiv endüstrisinin güvendiği yüksek kaliteli, standart sabitleme çözümleri sunma konusunda uzmanlaşıyoruz. Bugün, üç temel pim türü - dahili iplikli paralel pimler, başlı Clevis pimleri ve bölünmüş pimler - keşfediyoruz - belirli rollerini, temel avantajlarını ve GB/T, DIN, ISO ve JIS gibi uluslararası standartların önemini vurgusuz otomotiv entegrasyonu için vurguluyoruz.

Bu hayati bileşenleri anlamak, otomotiv mühendisleri, tasarımcılar, tedarik uzmanları ve mükemmellik için çabalayan üretim profesyonelleri için anahtardır.

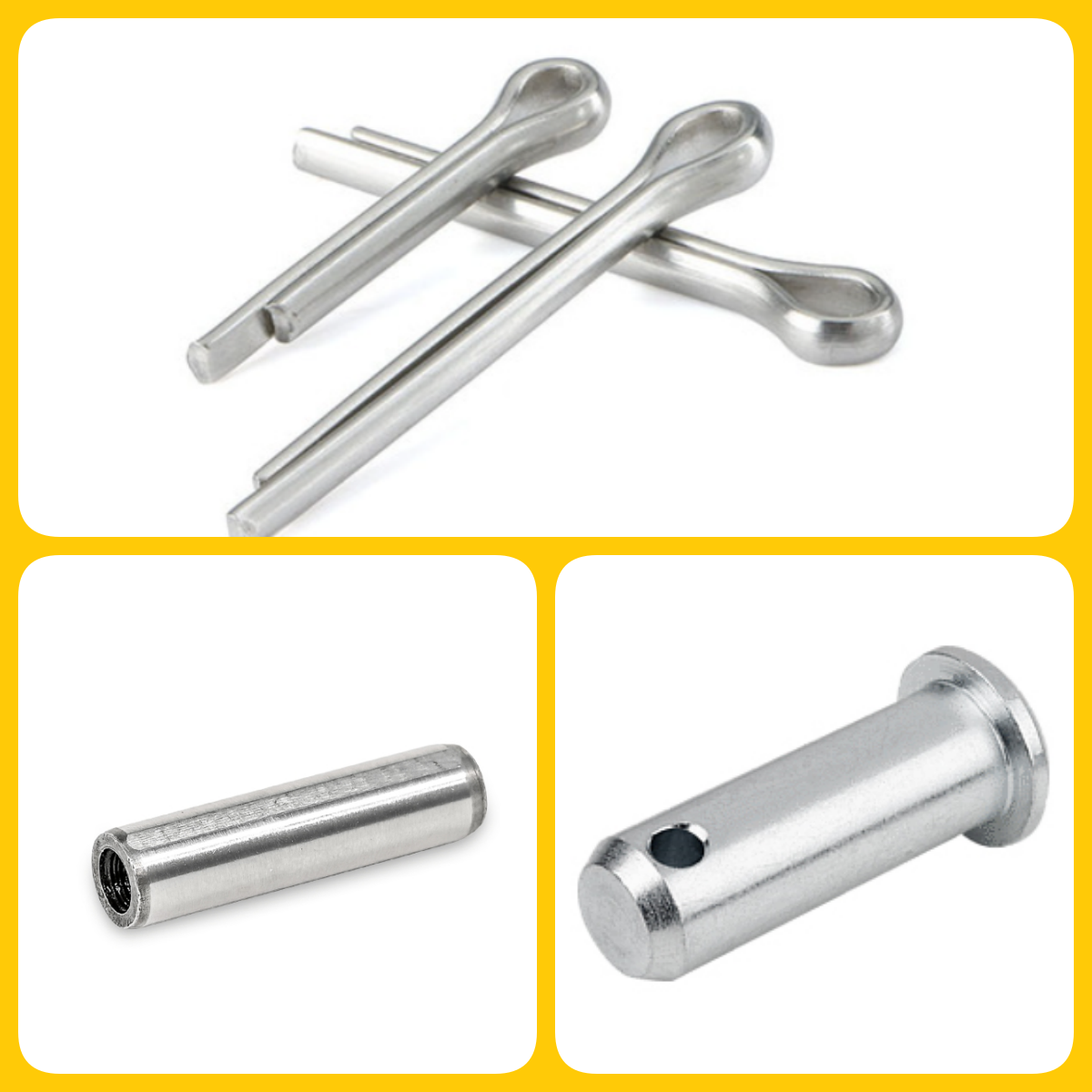

1. Dahili dişli paralel pimler: bakım kolaylığı ile hassas hizalama

Hassasiyet, özellikle bileşenlerin birbirine göre doğru bir şekilde yerleştirilmesi gerektiğinde, birçok otomotiv alt montajında çok önemlidir. Dahili dişli paralel pimler, hassas bir hizalama ve güvenli bir parazit takımı sağlayarak bu amaç için özel olarak tasarlanmıştır.

Ne oldukları: Bu katı silindirik pimler, hassas delinmiş deliklere oturmak için yüksek kontrollü bir çapa sahiptir. Anahtar ayırt edici bir özellik, bir uçtaki iç iş parçacığıdır ve bir çekme vidasını kabul etmek için tasarlanmıştır.

Otomotivte Neden Önemlidirler:

Doğru konumlandırma: Çiftleşme parçalarının işlevselliği için kritik. Şanzımanlarda, örneğin, dişli ve şaftların hassas hizalanması, düzgün güç transferi ve erken aşınmayı önlemek için gereklidir.
Güvenli Girişim Uyum: Araç operasyonunda bulunan titreşim ve kesme kuvvetlerine dayanabilen güçlü bir eklem sağlar.
Aracı Bakım: Dahili iş parçacığı önemli bir avantajdır. Bileşenlerin bakım veya onarım için sökülmesi gerektiğinde, ipliğe bir çekme vidası yerleştirilebilir, bu da pimin çevreleyen malzemeye veya pimin kendisine zarar vermeden çıkarılmasına izin verir. Bu, kesinti süresini azaltır ve üretim ve hizmet ortamlarındaki karmaşık montaj/sökme işlemlerini basitleştirir.

Otomotiv uygulamaları için temel avantajlar:

Garantili hassasiyet: Sıkı toleranslara (örneğin, 7979 veya ISO 8735'e göre) üretilir, güvenilir ve tekrarlanabilir hizalama sağlar.
Sökmeyi kolaylaştırır: Dahili diş, katı pimlere kıyasla ekstraksiyonu büyük ölçüde basitleştirir ve potansiyel hasarı en aza indirir.
Dayanıklı Performans: Tipik olarak sertleştirilmiş çelikten yapılmış, yüksek kesme mukavemeti ve aşınmaya karşı direnç sunar.
Çok yönlü malzemeler: Çelik, alüminyum alaşımlar ve bazı kompozitler gibi ortak otomotiv malzemelerinden yapılmış bileşenlerin birleştirilmesi için uygundur.

İdeal otomotiv uygulamaları:

Şanzıman Montajları: Milleri, rulmanları ve muhafaza bileşenlerini bulma.
Motor bloğu hizalaması: Silindir kafalarını veya manifoldlarını konumlandırma.
Üretim armatürleri: Kaynak veya işleme işlemleri için doğru kurulumun sağlanması.
Die & Mold Hizalaması: Damgalama veya enjeksiyon kalıplama ekipmanlarında hassasiyetin korunması.

Standardizasyon ve Değiştirilebilirlik: Bu pimler çeşitli standartlara göre tanımlanır: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. GB/T 120.2 ve ISO 8735 gibi standartlarda belirtilen denklik çok önemlidir. Boyutsal detaylar ve malzemeler listelenen tüm standartlarda biraz değişebilirken, ekstraksiyon için dahili bir ipliğe sahip hassas bir paralel pimin temel kavramı tutarlıdır. Bu standartları anlamak, otomotiv üreticilerinin çeşitli küresel tedarikçilerden eşdeğer, yüksek kaliteli pimlerin kaynaklarına yardımcı olur ve belirli üretim menşei ne olursa olsun güvenilir bir performans sağlar (malzeme notu ve tolerans sınıfının başvuru gereksinimini karşılaması şartıyla).

2. Kafalı Clevis Pimleri: Otomotiv Sistemlerinde Değerlendirme ve Bağlantı Etkinleştirme

Birçok otomotiv sistemi, direksiyon bağlantılarından pedal montajlarına kadar dönen veya eklemli bileşenlere dayanır. Başlı Clevis pimleri, bu önemli menteşe noktalarını oluşturmak için temel bağlantı elemanlarıdır.

Ne oldukları: Clevis pimleri, bir uçta bir baş ve diğer tarafta bir veya daha fazla delik bulunan, bir Clevis'e (uçlarda deliklerle U şeklinde bir bağlantı) yerleştirilecek ve tipik olarak bir bölünmüş pim veya zekâ pimi ile sabitlenecek şekilde işlenmemiş silindirik pimlerdir. Kafa bir yatak yüzeyi sağlar ve pimin tamamen montajdan geçmesini önler.

Otomotivte Neden Önemlidirler:

Güvenilir pivot noktaları: Bileşenler arasında dönme hareketi için güvenli, düşük sürtünme ekseni oluştururlar.
Açısal yanlış hizalama: tasarım doğal olarak, yaylar boyunca hareket eden veya çalışma sırasında hafif yanlış hizalama yaşayan bağlantılarda gerekli olan bir dereceye kadar açısal hareket sağlar.
Yük Rulman: Öncelikle kesme kuvvetlerini (pim eksenine dik kuvvetler) işlemek için tasarlanmıştır.
Basit Montaj/Sökme: Başlık Tasarım ve Güvenlik Yöntemi (bölünmüş pim), bakım veya ayarlama için nispeten hızlı kurulumu ve kaldırmayı kolaylaştırır.

Otomotiv uygulamaları için temel avantajlar:

Sağlam Bağlantı: Dinamik yükler yaşayan sistemlerde dönen bileşenler için güçlü bir bağlantı sağlar.
Korozyon Koruma Seçenekleri: Paslanmaz çelik gibi veya çinko kaplama veya dacromet gibi kaplamalarla, çevresel bozulmaya (nem, tuz, kimyasallar) direnmek, ömrü uzatmak ve güvenilirliği sağlamak için çok önemlidir.
Standart tasarım: DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2m gibi standartlara göre tanımlanır ve standart Clevis bağlantı parçalarıyla boyutsal tutarlılık ve uyumluluk sağlar.
Bakım kolaylığı: Başlı tasarım ve ortak güvenliği yöntemleri, basit bir inceleme, yağlama veya değiştirme sağlar.

İdeal otomotiv uygulamaları:

Direksiyon Sistemleri: Bağlantı çubuğu uçları, direksiyon kolları.
Fren sistemleri: Pedal bağlantıları, bazı kaliper pivotları (yük değerlerini doğrulayın).
Süspansiyon bağlantıları: Çeşitli kolları ve çubukların bağlanması (yük değerlerini doğrulayın).
İşlem mekanizmaları: kapı mandalları, kaput/gövde sürümleri, gaz kelebeği bağlantıları.
Pedal kutuları: Fren, debriyaj ve hızlandırıcı pedal pivotları.
Koltuk mekanizmaları: ayarlayıcılar ve menteşeler.

Standardizasyon ve Değiştirilebilirlik: Clevis pimleri, GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2m dahil olmak üzere birçok standartta tanımlanır. ISO 2341 genellikle DIN 1444 ve GB/T 882 (Form B), malzeme derecelerindeki farklılıklar (örn., SAE ve ISO özellik sınıfları), toleranslar (A/B) ve spesifik boyutlar standartlar arasında bulunur. Bununla birlikte, bu standartları anlamak, otomotiv üreticilerinin gerekli kesme mukavemetini ve boyutsal gereksinimlerini karşılayan pimleri seçmelerine izin verir ve bağlantı uygulamalarında performans sağlarken küresel tedarikçilerden kaynak esnekliğini kolaylaştırır.

3. Bölünmüş Pimler (Cotter pimleri): gevşemeye karşı basit, güvenilir kilitleme

Genellikle Cleavis pimleri, kale fındık veya oluklu fındıklarla birlikte kullanılan bölünmüş pimler (yaygın olarak Kuzey Amerika'da Cotter pimleri olarak adlandırılır) temel ama son derece etkili bir mekanik kilitleme cihazıdır.

Ne oldukları: bölünmüş pimler, bir uçta bir baş ve uzunlamasına bölünmüş yarı katı metal pimlerdir, bu da iki yarının yerleştirilmesinden sonra parçalanmasına izin verir.

Otomotivte Neden Önemlidirler:

Pozitif kilitleme mekanizması: Fiziksel bir bariyer görevi görürler, diğer bağlantı elemanlarının (fındık gibi) veya pimlerin (Clevis pimleri gibi) titreşim, dönüş veya dış kuvvetler nedeniyle geri çekilmesini önlerler.
Güvenlik Kritik Yedekleme: Tekerlek yatakları veya kritik bağlantılarda kale fındıkları güvence altına almak gibi uygulamalarda, bölünmüş pim hayati bir güvenlik artıklığıdır ve birincil bağlantı elemanı gevşerse felaket arızasını önler.
Hızlı Görsel İnceleme: Bir bölünmüş pimin düzgün bir şekilde takılıp takılıp kurulmadığı ve uçların yayılacağı rutin kontroller sırasında kolayca doğrulanabilir.
Ekonomik Çözüm: Basit bir tasarım ve üretim süreci onları çok uygun maliyetli bir kilitleme yöntemi haline getirir.

Otomotiv uygulamaları için temel avantajlar:

Güvenilir Anti-Loosening: Yüksek vibrasyon otomotiv ortamlarında gerekli olan basit, mekanik bir kilit sağlar.
Kolay Manuel Kurulum: Minimal araçlar (pense veya çekiç) ve özel beceri gerektirmez.
Geniş Uygulanabilirlik: Çeşitli boyutlarda fındık, cıvata ve pimleri korumak için çok çeşitli çaplarda kullanılır.
Korozyon Direnç Seçenekleri: Açıkta kalan alanlarda gelişmiş dayanıklılık için çinko kaplama çelik (maliyet etkinliği ve temel koruma için standart) veya paslanmaz çelik gibi malzemelerde mevcuttur.
Standartlara uyum: DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340 gibi özelliklere göre üretilen, güvenilir uyum ve işlev için malzeme kalitesi ve boyutsal tutarlılığı sağlar. ISO 1234 ve DIN 94, GB/T 91'e eşdeğer olarak kabul edilir.

İdeal otomotiv uygulamaları:

Kale fındıklarının sabitlenmesi: Tekerlek yatakları, akslar ve süspansiyon bileşenlerinde.
Clivis pimlerini kilitleme: Direksiyon, süspansiyon ve fren bağlantılarında.
Sınırlama Yuva Somunları: Aktarma organları bileşenlerinde.
Pinleri ve bağlantı elemanlarını sabitleme: Çeşitli kontrol kollarında, bağlantı çubuklarında ve basit bir kilidi gerekli olan şasi bileşenlerinde.

Standardizasyon ve Değiştirilebilirlik: Bölünmüş pimler küresel olarak oldukça standartlaştırılmıştır, GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. GB/T 91, ISO 1234 ve DIN 94 arasındaki güçlü eşdeğerlik, otomotiv üreticilerinin dünya çapında tedarikçilerden değiştirilebilir bölünmüş pimleri güvenilir bir şekilde kaynaştırabilmelerini ve güvenlik açısından kritik kilitleme görevlerine uygun olmasını sağlar. Farklı standartlar biraz farklı malzemeler veya yüzeyler belirleyebilir, ancak temel fonksiyon ve boyutsal seriler büyük ölçüde eşdeğer formlarında hizalanır.

Zhejiang Zhongrui Otomobil Parçaları: Hassas Otomotiv Sabitlemede Partneriniz

Zhejiang Zhongrui otomobil parçalarında, bu görünüşte basit pimlerin otomotiv montajlarının güvenilirliği ve güvenliğinde oynadığı kritik rolleri anlıyoruz. Bir IATF 16949 sertifikalı üretici olarak, dahili iplikli yüksek kaliteli paralel pimler, başlı Clevis pimleri, bölünmüş pimler ve GB/T, DIN, ISO, JIS ve ASME dahil olmak üzere sıkı uluslararası standartları karşılayan çok çeşitli diğer otomotiv bağlantı elemanları üretmeye kararlıyız.

Hassas üretim, titiz kalite kontrolü ve uluslararası standart eşdeğerlerin derinlemesine olan uzmanlığımız, zorlu otomotiv ortamlarında performans için optimize edilmiş güvenilir, değiştirilebilir bağlantı elemanları almanızı sağlar. İster bilinen bir ISO eşdeğeri olan standart bir GB/T pimine ihtiyacınız olsun, ister belirli bir uygulama için doğru pimi seçme konusunda rehberliğe ihtiyacınız olsun, ekibimiz yardımcı olmaya hazırdır.

Kaynak kullanmanızı kolaylaştırmak, tedarik zinciri esnekliğinizi geliştirmek ve araçlarınızı bir arada tutan bağlantı elemanlarının değişmez kalitesini sağlamak için bizimle ortak olun. Yeteneklerimiz hakkında daha fazla bilgi edinin ve kapsamlı otomotiv sabitleme çözümlerimizi keşfedin. Web sitemizi ziyaret edin veya bugün bizimle iletişime geçin.
