Hassasiyet ve güvenilirlik otomotiv sabitlemede pazarlık edilemez. Kullanılan birçok cıvata türü arasında, Çin'de standartlaştırılmış, ince zift ipliğine sahip altıgen kafa tam iplik cıvatası GB/T 5786 - 2016 , doğru ayarlama ve titreşime direnç gerektiren uygulamalar için kritiktir. Küresel otomotiv üreticileri ve tedarikçileri için, ISO, DIN, EN ve JI'ler gibi uluslararası standartlarla ilişkisini anlamak, verimli kaynak ve sorunsuz entegrasyon için hayati önem taşır.

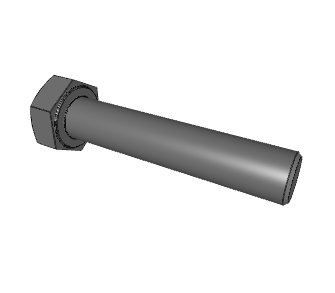

GB/T 5786 cıvatası nedir?

GB/T 5786, tam bir iplik (iplik kafaya yakın çalışır) ve metrik ince perdeli iplik içeren altıgen kafa cıvatalarını belirtir. Temel özellikler şunları içerir:

Standart Altıgen Kafa: Ortak araçları kullanarak kolay sıkılaştırmayı ve gevşemeyi kolaylaştırır.

Tam iş parçacığı: Kavrama uzunluğunda esneklik sağlar ve cıvata boyunca birden fazla bileşen veya ayarlama ile kullanım sağlar.

Metrik ince perde iplik: Bu tanımlayıcı bir özelliktir. Kaba dişler ile karşılaştırıldığında, ince perde dişleri birim uzunluk başına daha fazla iş parçacığı vardır. Bu şunları sağlar:

Artan titreşim direnci: Daha küçük sarmal açı, dinamik otomotiv ortamlarında çok önemli olan daha iyi kendi kendine kilitlenen özellikler sunar.

Daha ince ayar: Sıkma sırasında, hassas montajlar için önemli olan sıkıştırma kuvvetinin (ön yük) daha hassas kontrolünü sağlar.

Bu özellikler GB/T 5786 cıvataları, alanın sıkı olabileceği, titreşimin mevcut olabileceği otomotiv uygulamaları için gerekli hale getirir ve hassas, güvenli sabitleme gereklidir.

Küresel eşdeğerlerin kodunu çözme: GB/T 5786 vs. ISO, DIN, EN ve JIS

Küresel olarak tedarik eden otomotiv profesyonelleri için, hangi uluslararası standartların GB/T 5786 ile uyumlu olduğunu anlamak anahtardır. Standart çapraz referans verilerine dayanarak:

ISO 8765: 2022 (Uluslararası): GB/T 5786 - 2016 düşünülür Eş değer ISO 8765: 2022'ye. "Eşdeğer" bir atama, her iki standarda göre üretilen cıvataların, benzer boyut ve mekanik özellik gereksinimlerini karşılayan form, uyum ve işlev olarak değiştirilebilir olması amaçlanmıştır.

En iso 8765: 2022 (Avrupa): GB/T 5786 ayrıca Eş değer 8765: 2022'ye. Bu Avrupa standardı, küresel değiştirilebilirliği güçlendiren ISO versiyonu ile uyumludur.

DIN EN ISO 8676: 2011 (Alman/Avrupa): GB/T 5786 düşünülür Eş değer Din en iSo 8676: 2011. DIN en ISO standartları da ISO ile uyumlu Avrupa standartlarıdır ve geniş teknik uyumluluğu daha da doğrulamaktadır.

JIS B 1181-2014 (Japon): GB/T 5786 bir Referans JIS B 1181-2014. "Referans" ataması, farklılıklar olabileceği gibi, spesifik boyutların, toleransların, malzeme derecelerinin veya test yöntemlerinin dikkatli bir şekilde doğrulanması olmadan benzerlik olduğu anlamına gelir.

ANSI/ASME (ABD): Özellikle, ANSI/ASME standartları Olumsuz eşdeğer veya referans olarak listelenir. ABD standartları genellikle inç serisi bağlantı elemanlarını veya hatta metrik bağlantı elemanları, spesifik boyutlar, iş parçacığı spesifikasyonları (örn., INF ince iplik ve metrik ince perdeye) veya malzeme derecelendirme sistemleri (SAE/ASTM vs. ISO/EN özellik sınıfları) için önemli ölçüde farklılık gösterebileceği için yaygındır, bu da spesifik mühendislik onayı olmadan doğrudan ikame olası olmasını sağlar.

Otomotiv kaynak ve değiştirilebilirlik için neden denklik önemlidir:

Küresel platformların ve çeşitli tedarik zincirlerinin yaygın olduğu otomotiv endüstrisi için, GB/T 5786 için yüksek eşitlik derecesi, kaynak kullanımı ve değiştirilebilirlik için önemli faydalar sunar:

Sorunsuz ikame: "Eşdeğer" durumu ISO 8765, EN ISO 8765 ve DIN EN ISO 8676, GB/T 5786 cıvatalarının çoğu otomotiv uygulamasında bu büyük uluslararası standartlara yapılan cıvataları değiştirebileceği anlamına gelir. Bunun nedeni, kritik teknik özelliklerinin (iplik perdesi, tam iplik tasarımı, belirli bir kuvvet sınıfı için muhtemelen karşılık gelen mekanik özellikler ve anahtar boyutları) uyumlu olmasıdır.

Gelişmiş tedarik zinciri esnekliği: Otomotiv üreticileri ve onların katmanlı tedarikçileri, bu eşdeğer standartlardan herhangi birine bağlı kalan, tedarik zinciri esnekliğini artıran ve tek bölgelere veya tedarikçilere olan güveni azaltan bu kritik ince zift cıvatalarını küresel olarak daha geniş bir üretici havuzundan kaynaklayabilir.

Optimize edilmiş maliyet ve kullanılabilirlik: Özellikle rekabetçi üretim bölgelerinden daha geniş bir tedarik tabanına erişmek, daha iyi fiyatlandırmaya ve gelişmiş teslim sürelerine yol açabilir.

Tutarlı Performans: Eşdeğer standartlara göre üretilen cıvataları kullanmak, otomotiv düzeneklerinde tutarlı form, uyum ve işlev görür, gerekli titreşim direncini ve önceden yük doğruluğunu korur.

Belirli otomotiv uygulamaları:

GB/T 5786 Altıgen Kafa Tam İplik İnce Arazi Cıvataları Otomotiv Uygulamalarında Çok Önemlidir:

Titreşime eğilimli alanlar: Motor bileşenleri, şanzıman bağlantıları, direksiyon mekanizmaları veya egzoz sistemi montajları gibi, ince perde ipliklerinin gevşemeye direnmesi.

Kesin ön yük kontrolü: Hassas elektronik bileşenler montajı veya spesifik sıkma kuvvetinin hayati olduğu belirli yapısal derzler için gereklidir.

Ayarlamalar veya birden çok bileşen: Tam iplik tasarımı, bileşenlerin cıvata uzunluğu boyunca veya birden fazla rondela/ara parçası kullanıldığında ayarlanması gerektiğinde kullanışlıdır.

Sınırlı kavrama uzunlukları: Tam iplik, minimum malzeme kalınlığı ile bile etkileşime izin verir.

Değiştirilebilirlik hususları:

GB/T 5786 ISO 8765, EN ISO 8765 ve DIN EN ISO 8676'ya eşdeğer olsa da, her zaman:

Mekanik Özellikleri Onaylayın: GB/T cıvatasının mülk sınıfının (örn., 8.8, 10.9), uygulama için gerekli mukavemetle eşleştiğinden emin olun, bu da uluslararası standarda karşılık gelir.

Belirli boyutları doğrulayın: Özellikle kritik veya sıkı uyum uygulamaları için mühendislik çizimlerine veya orijinal standarda karşı kritik boyutları çift kontrol edin.

Yüzey kaplamasını düşünün: Yüzey kaplamasının otomotiv ortamı için yeterli korozyon direnci sağladığından emin olun.

Mühendisliğe danışın: Güvenlik açısından kritik uygulamalar veya "referans" standartlarını (JI'ler gibi) veya farklı standart aileleri (ANSI/ASME inç serisi ile değiştirmeye çalışmak gibi) içeren ikameler için daima nitelikli otomotiv mühendislerine danışın ve gerekli testi yapın.
