Otomotiv Taşıma ile ilgili bilgiler: GB 5787 Altıgen Flanş Cıvatalarını (Ürün Sınıfı) ve Global Eşdeğerleri Anlama-Zhejiang Zhongrui Auto Parts Co., Ltd.

Otomotiv tasarımı ve üretiminde, zorlu koşullara dayanabilen bağlantı elemanlarının seçilmesi çok önemlidir. Altıgen flanş cıvataları, özellikle daha yüksek hassasiyet için belirtilenler (ürün derecesi B), kritik araç yapılarındaki güvenilir bağlantılar için çok önemlidir. Çin'in Ulusal Standardı GB 5787 - 1986 Böyle bir bağlantı elemanını tanımlar: Altıgen flanş cıvatası - Ürün sınıfı B, küresel olarak tedarik eden otomotiv profesyonelleri için, ISO ve DIN gibi uluslararası standartlarla teknik ilişkisini anlamak, kendinden emin tedarik ve potansiyel ikame için gereklidir.

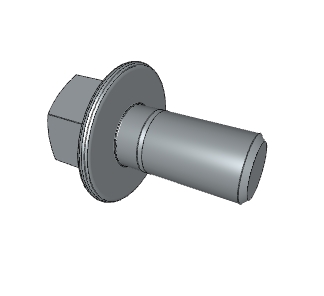

GB 5787 cıvatası nedir?

GB 5787 - 1986, daha yüksek bir boyutsal hassasiyet seviyesine (ürün sınıfı B) üretilen altıgen flanş cıvatalarını belirtir. Bu tür cıvatayı otomotivte değerli kılan temel özellikler şunları içerir:

Entegre flanş: Bu geniş, dairesel veya altıgen taban, sıkıştırma yükünü daha büyük bir yatak yüzeyine dağıtarak yerleşik bir yıkayıcı görevi görür. Bu, özellikle daha yumuşak malzemelerden veya büyük boyutlu deliklerden yapılmış bileşenleri birleştirirken önemli olan sabitlenmiş malzeme üzerindeki stresi azaltır.

Altıgen Kafa: Standart araçlarla güvenli kavrama ve sıkılaştırma sağlar.

Ürün Sınıfı B: Boyutlardaki daha sıkı toleransları C sınıfına kıyasla gösterir. Bu hassasiyet, doğru uyumun gerekli olduğu daha kritik yapısal bağlantılar için genellikle gereklidir.

Muhtemelen metrik boyutlandırma: Bir Çin Ulusal Standardı olarak, GB 5787 cıvataları tipik olarak metrik boyutlarla üretilir.

Bu özellikler, otomotiv düzeneklerinde sağlam ve doğru sabitleme için güvenilir bir seçenek olarak GB 5787 cıvatalarını konumlandırır.

Uluslararası Standartları Anlamak: GB 5787 ve ISO ve DIN

Uluslararası standartlarda gezinmek, küresel otomotiv kaynak kullanımı için anahtardır. Standartlar arası analize dayanarak, GB 5787 - 1986 ile ilgili ilişkiler aşağıdaki gibidir:

ISO 4162: 2012 (Uluslararası): GB 5787 - 1986 düşünülür Eş değer ISO 4162: 2012'ye. Bu kritik bir teknik bağlantıdır. "Eşdeğer" bir atama, bu iki standarda üretilen cıvataların aynı temel formu, uyumunu ve işlevini paylaştığı anlamına gelir. Çekirdek boyutsal özellikleri, mekanik özellikleri (8.8, 10.9 vb. Gibi aynı mülk sınıfının uygulandığı varsayılarak, yaygın bir uygulama olan) ve amaçlanan uygulamalar hizalanır ve bunları çoğu senaryoda teknik olarak değiştirilebilir hale getirir.

DIN 6921: 2013 (Almanca): GB 5787 - 1986 Referans Din 6921: 2013. Bir "referans" durumu bir ilişki veya benzerlik anlamına gelir, ancak tipik olarak belirli boyutlar, malzeme gereksinimleri, test yöntemleri veya diğer teknik nüansların farklı olabileceğini gösterir. DIN 6921, özellikle Avrupa otomotivinde, altıgen flanş cıvataları için yaygın olarak kullanılan bir standart olsa da, GB 5787 veya ISO 4162 ile doğrudan değiştirilebilirlik, uygulama için gereken belirli teknik özelliklerin dikkatli bir şekilde doğrulanması olmadan varsayılmamalıdır.

Sağlanan verilere dayanarak, bu özel GB 5787 standardı için ANSI, ASME, AS, BS, EN ve JI'ler gibi diğer büyük uluslararası standartlarla ilişkiler, bu bağlamda doğrudan eşdeğerler veya referanslar olarak gösterilmemiştir.

Otomotiv kaynak ve değiştirme için neden denklik önemlidir:

Otomotiv endüstrisi için tedarik zincirini optimize etmek ve parça mevcudiyetini sağlamak çok önemlidir. GB 5787'nin ISO 4162'ye denkliği önemli avantajlar sağlar:

Gelişmiş kaynak esnekliği: Otomotiv üreticileri ve tedarikçileri, GB 5787 veya ISO 4162'ye bağlı üreticilerden altıgen flanş cıvatalarını güvenle tedarik edebilir. Bu, potansiyel tedarikçilerin havuzunu küresel olarak genişletir, özellikle Çin gibi GB standartlarının yaygın olduğu büyük üretim bölgelerinden.

Geliştirilmiş tedarik zinciri esnekliği: Eşdeğer standartlara göre üreten tedarikçilere erişebilmek, bölgesel arz kesintileri veya kapasite sınırlamaları ile ilişkili riskleri azaltma yeteneğini arttırır.

Maliyet ve teslim süresi optimizasyonu potansiyeli: Daha geniş tedarikçi seçenekleri daha rekabetçi fiyatlandırmaya ve potansiyel olarak daha kısa teslim sürelerine yol açabilir.

Değiştirme için teknik gerekçe: "Eşdeğer" durumu, malzeme özellik sınıfı (örn., 8.8, 10.9) ve yüzey kaplaması da uygulamanın gereksinimlerini karşılayan bir ISO 4162 cıvatasının (ve tam tersi) doğrudan bir yedek olarak GB 5787 cıvatasının kullanılması için teknik temel sağlar. Bu, ikameler için mühendislik validasyonunu basitleştirir.

DIN uygulamalarında gezinme: GB 5787 sadece DIN 6921'e bir "referans" olsa da, bu ilişkiyi anlamak, tedarik profesyonellerinin potansiyel olarak benzer ürünleri belirlemesine yardımcı olur ve bir GB 5787 cıvatası olup olmadığını doğrulamak için gerekli teknik durum tespitini ister. olabilmek Başlangıçta DIN 6921 için belirtilen bir uygulamada uyarlanmalı veya alternatif olarak kullanılabilir.

Belirli otomotiv uygulamaları:

GB 5787'ye uygun olanlar ve eşdeğer ISO 4162'ye uygun olan altıgen flanş cıvataları (ürün sınıfı B), şu şekilde sağlam ve hassas bağlantılar gerektiren otomotiv montajlarında hayati önem taşır:

Şasi ve çerçeve bağlantıları: Yük dağılımının ve hassas uyumun önemli olduğu yapısal elemanların güvenliği.

Süspansiyon montaj noktaları: Araç gövdesine veya alt çerçeveye kontrol kolları, bağlantılar veya parantez gibi bileşenlerin takılması, genellikle B sınıfı hassasiyet gerektirir.

Güç aktarma organı montajı: Titreşim ve yük dağılımının kritik olduğu yerlerde motor veya şanzıman montajlarının sabitlenmesi.

Aks Montajları: Bileşenleri aks veya diferansiyel sabitleme.

Direksiyon bileşenleri: Güvenli sıkıştırma ve bazen hassas hizalama gerektiren bağlantılar.

Değiştirme Hususları:

GB 5787 ve ISO 4162 arasındaki denklik güçlü olmakla birlikte ve genellikle otomotiv uygulamalarında birbirinin yerine kullanılabilirken, sorumlu değiştirme şu onaylanmayı gerektirir:

Malzeme Mülkiyet Sınıfı: Cıvatanın mukavemet derecesinin (örn., 8.8, 10.9, 12.9) orijinal spesifikasyonu karşıladığından veya aştığından emin olun.

Yüzey kaplaması: Korozyon direnç özelliklerinin uygulama ortamı için uygun olduğunu doğrulayın.

Özel Uygulama Gereksinimleri: Güvenlik açısından kritik bileşenler için, her zaman araç üreticisinin yedek parçalar ve prosedürler hakkındaki açık rehberliğini takip edin.

Referans standartları için doğrulama: Başlangıçta GB 5787'nin sadece bir "referans" (DIN 6921 gibi) olduğu standartlar için tasarlanmış uygulamalar için, uygunluğu doğrulamak için kapsamlı teknik inceleme ve test gereklidir.
